プッシュボタンスイッチとは？
プッシュボタンスイッチは、オペレータが手動でボタンを押して内部スイッチング機構を作動させる、電気回路を制御するために使用する機械装置です。 プッシュスイッチ、あるいは単にプッシュボタンとも呼ばれるプッシュボタンスイッチは、多くの最新のアプリケーションで広く使用されています。 これは設計要件に応じて、さまざまな形状、サイズ、構成があります。
このショートブログでは、基本的な操作、一般的な種類、重要な設計仕様など、プッシュボタンスイッチの概要を説明します。
スイッチに関するコンテンツに興味がありますか？その他のブログのトピックをご覧ください。
- スイッチの基礎：タイプ、用途、選択のガイド
- DIPスイッチとは？タイプ、機能、用途のガイド
- スライドスイッチ選択ガイド：フォームファクターから機能へ
- 回転式DIPスイッチが重要な理由：モダンエレクトロニクス向けの信頼性の高い構成
- または、DIPスイッチ101のビデオをご覧ください

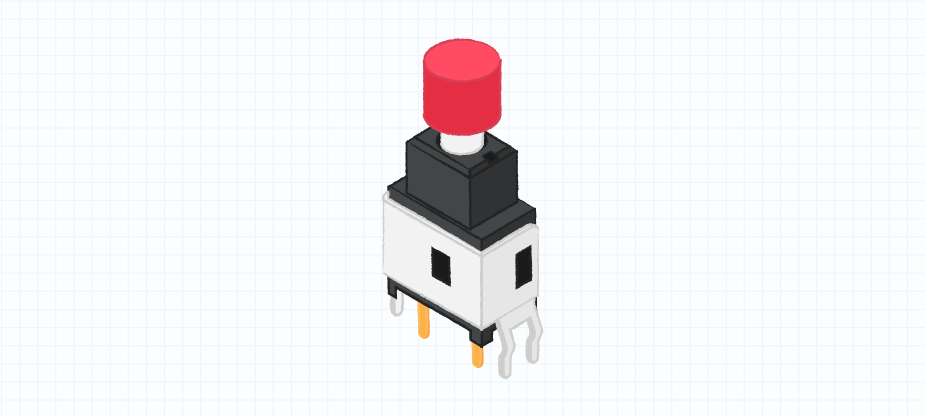

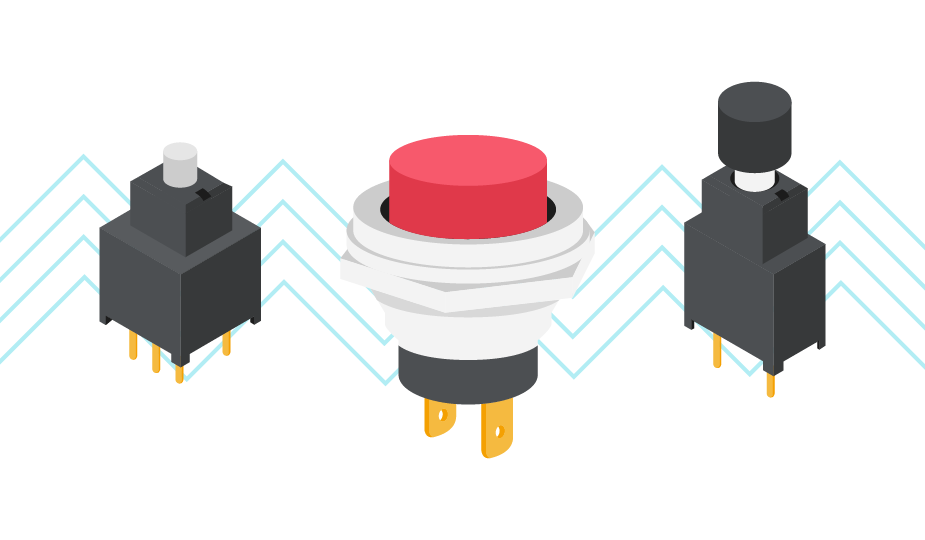

プッシュボタンスイッチの例
プッシュボタンスイッチの動作機構
プッシュボタンスイッチは、シンプルなイン‐アウト作動機構に依存します。回路を切断（オフ）または開始（オン）するために使用できます。 また、プッシュボタンスイッチは、機器の一部のユーザーインターフェースに対して入力を提供したり、特定の機能を開始/停止できます。
瞬時ボタンスイッチと維持型プッシュボタンスイッチの比較
プッシュボタンスイッチは、瞬間的（オペレータがボタンを押している間のみスイッチ機能が継続する場合） または維持（スイッチ機能が作動した後もそのステータスでラッチされたままの場合）のいずれかに分類されます。
維持プッシュボタンスイッチについては、LEDインジケータを組み込む価値があるかもしれません。 これにより、ユーザーはその時点でスイッチが作動しているかどうかを迅速に判断できます。 ただし、この機能は瞬間的スイッチには必要ありません。押しボタンスイッチが触覚スイッチと混同されてしまうことはよくあります。 詳細については、触覚スイッチのブログをお読みいただくか、触覚スイッチのビデオをご覧ください。
プッシュボタンスイッチの種類
プッシュボタンスイッチは、ノーマルオープン（NO）またはノーマルクローズ（NC）に分類することができます。
- 通常開（OFF位置）スイッチは、作動時に回路を完結させます。
- 通常閉（ON位置）スイッチは、作動時に回路を遮断します。
この分類の中で、プッシュボタンスイッチの機能は、利用するスイッチング回路の観点からさらに定義されることができます。 これらは通常、単極単投（SPST）、単極双投（SPDT）、両極単投（DPST）、または両極双投（DPDT）です。
- SPSTには2つの端子しかないため、1つの回路しか開閉できません。例えば、これはモーターのオン/オフを切り替えます。
- SPDTには3つの端子があるため、2つの異なる回路を制御できます。したがって、2つの別個のLEDの電源を切り替えたり、装置のアイテムをスリープモードからアクティブ状態に移動するために使用することができます。
- DPSTスイッチとDPDTスイッチの配置では、2つの絶縁回路を同時に制御できます。例えば、一方が高電圧、他方が低電圧の場合などです。

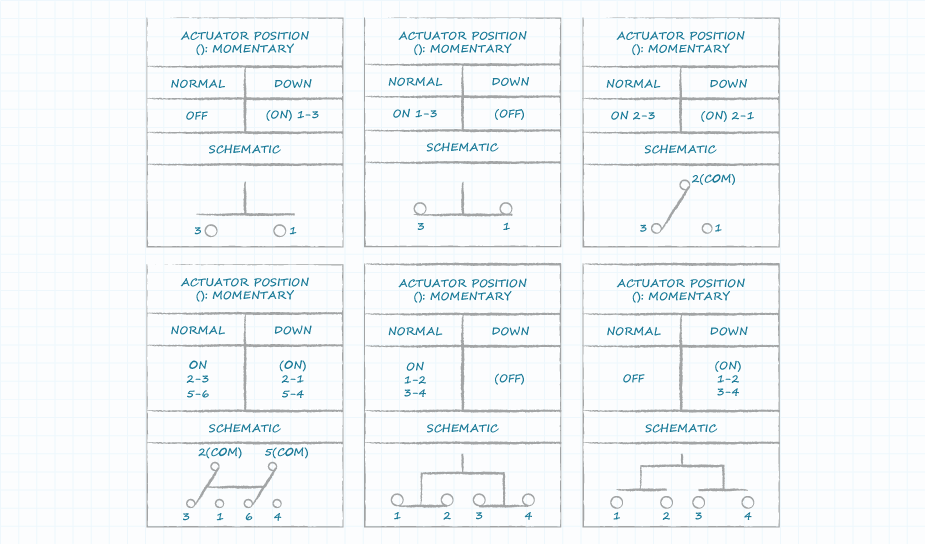

データシートに記載されている一般的なスイッチ回路図の例（順番：SPST、SPST、SPDT、DPDT、DPST、DPST）
プッシュボタンスイッチの主な仕様
データシートをよく検討することで、特定のプッシュボタンスイッチの各種モデルの情報を互いに比較することができます。 スイッチの電流および電圧定格は、設計の性能基準に適合させるために特に重要です。 マウントのスタイルに関しては、プッシュボタンスイッチは通常、サーフェイスマウント、スルーホール、またはパネルマウントの各種オプションのいずれかになります。 考慮すべきその他の主な仕様を下記で簡単に説明します。
| 仕様 | 代表的な仕様 | 説明 |
|---|---|---|
| 終端スタイル | ガルウィング、PCピン、リード線、ねじ端子など | さまざまなマウントオプションに対応します |
| 定格電圧 | 最大 24 Vdc | デバイス全体での最大電圧 |
| 電流定格 | 最大 14 mA | デバイスを通る最大電流 |
| アクチュエータの高さ | フラッシュ、3.3mm、5.4mm、およびそれ以上 | 以下の例を参照してください。垂直方向のスペースが限られている場所、または偶発的な作動を回避する必要がある場所では、 フラッシュプッシュボタンアクチュエータの高さが設計上考慮される場合があります。 |
| ピッチ | 2.54 mm または 5.08 mm | ピンとピンの間の中心間距離 |
| アクチュエータキャップ | 多彩なカラーオプション/仕上げ | 選択は通常、アプリケーションのニーズまたはユーザーの好みに応じて行われます。キャップなしもオプションにあります |
| IP定格 | 定格または非定格 | プッシュボタンスイッチは、湿気や埃の侵入に対する耐性があります |

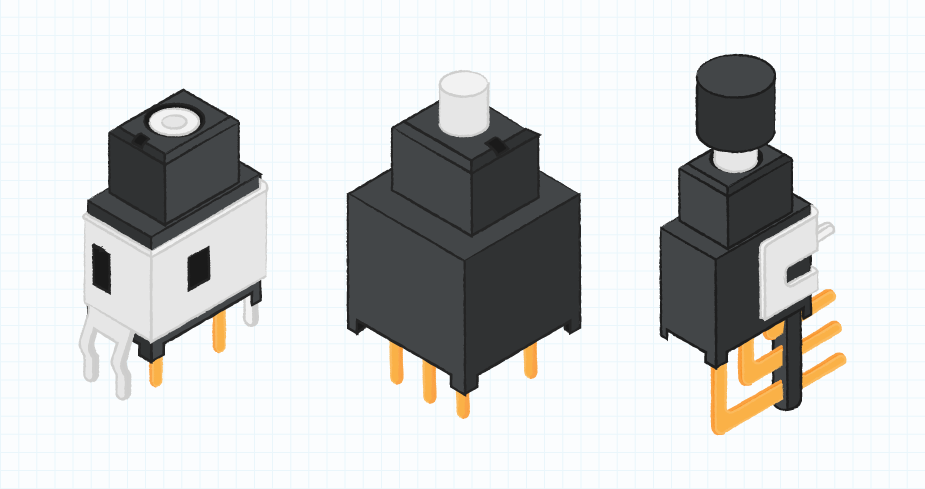

プッシュボタンアクチュエータの異なる高さの例
このスイッチに使用されている材料を強化して堅牢性をアップグレードすることもできますが、これはそれに伴って関連するユニットのコストも上昇します。 したがって、何が必要かを判断するには、アプリケーションの性質に依存します。
プッシュボタンのアプリケーションと考慮事項
プッシュボタンスイッチはかなり長い間使われてきており、おそらく従来の業務用機器での使用が最も良く知られています。 しかし、そのアプリケーションは、自動販売機、ポータブル機器、家電製品、電動工具、その他数え切れないほどの家電製品や産業用制御など、幅広いものです。 プッシュボタンスイッチの調達を検討する際には、次のような訊ねるべき基本的な質問があります。
- 1. ボードのスペースはどれくらいありますか？
- 2. 高さはどの程度のプロファイルまで可能ですか？
- 3. モーメンタリまたは維持接触形スイッチが必要ですか？
- 4. 動作環境がスイッチ機能に与える長期的な影響はどのようなものですか？
結論
プッシュボタンスイッチは、ユーザーと消費者が日常的にやり取りする最も一般的なタイプのスイッチの1つです。 プッシュボタンスイッチは、比較的単純なスイッチコンポーネントですが、最終的なアプリケーションに基づいて理解および検討する必要があるさまざまなサイズ、仕様、および機能があります。 Same Skyは、コンパクトなパッケージ、複数のスイッチ機能、複数の回路タイプを備えた様々なミニプッシュボタンスイッチを提供しています。
主な取り組み
- プッシュボタンスイッチは、内部のボタンを押すことで作動する機械式スイッチで、通常は信号か電源制御に使用されます。
-
2つの主な作動タイプがあります。
・モーメンタリスイッチを押すと元の状態に戻ります。
・メンテナンスされたスイッチは、再度押すまで新しい状態のままになります。 - 一般的な構成には、さまざまな回路設計をサポートするSPSTとDPDTが含まれます。
- プッシュボタンの取付けオプションには、アプリケーションのニーズに応じて、パネルマウントやPCBマウント（スルーホールまたはサーフェイスマウント）があります。
- 照光式プッシュボタンには、低光量環境でのユーザーフィードバックや可視性のためのLEDがしばしば含まれています。
- 電気定格はさまざまであるため、プッシュボタンスイッチをアプリケーションの電圧要件と電流要件に適合させることが重要です。
- 頑丈なプッシュボタン（耐破壊性設計など）は、過酷な環境や公共環境に最適で、高いIP定格と耐久性を提供します。
- 一般的なプッシュボタンスイッチのアプリケーションには、エレベーター、キオスク、通信機器、オーディオギア、産業用制御システムなどがあります。
- プッシュボタンスイッチは、直感的なユーザーインターフェース、触覚フィードバック、フォームファクターと仕上げで様々な種類があることで評価されています。
